STM32 GPIO

GPIO简介

GPIO（General Purpose Input Output）通用输入输出口。
可配置为8种输入输出模式。
引脚电平：0V~3.3V，部分引脚可容忍5V。引脚定义表中I/O口电平标注有FT（FIVE TOLERATE）代表可以输入5V电压。输出还是3.3V。
输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等。
输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等。

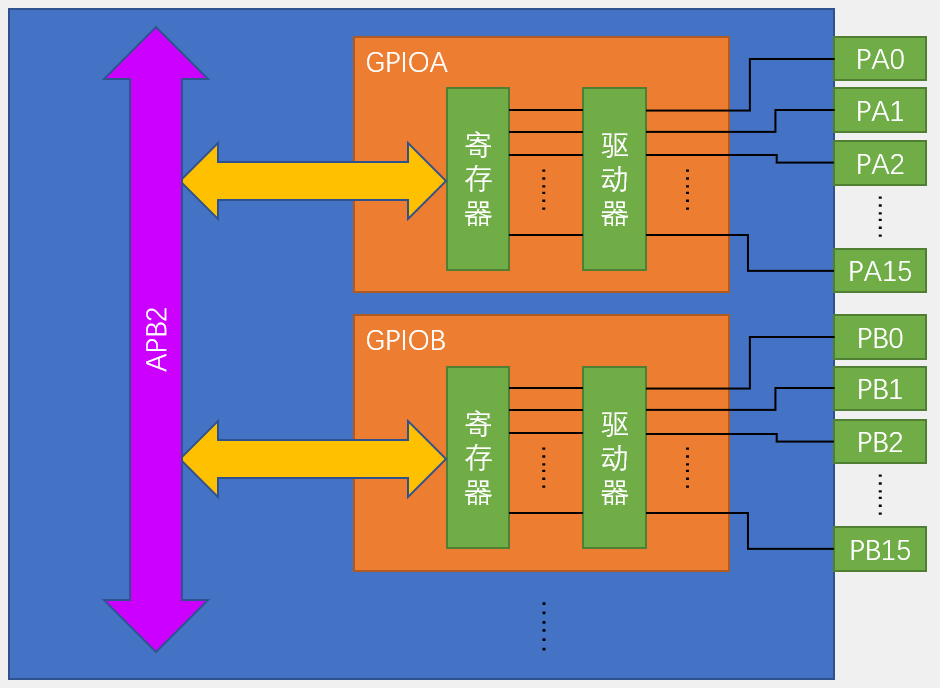

GPIO基本结构：

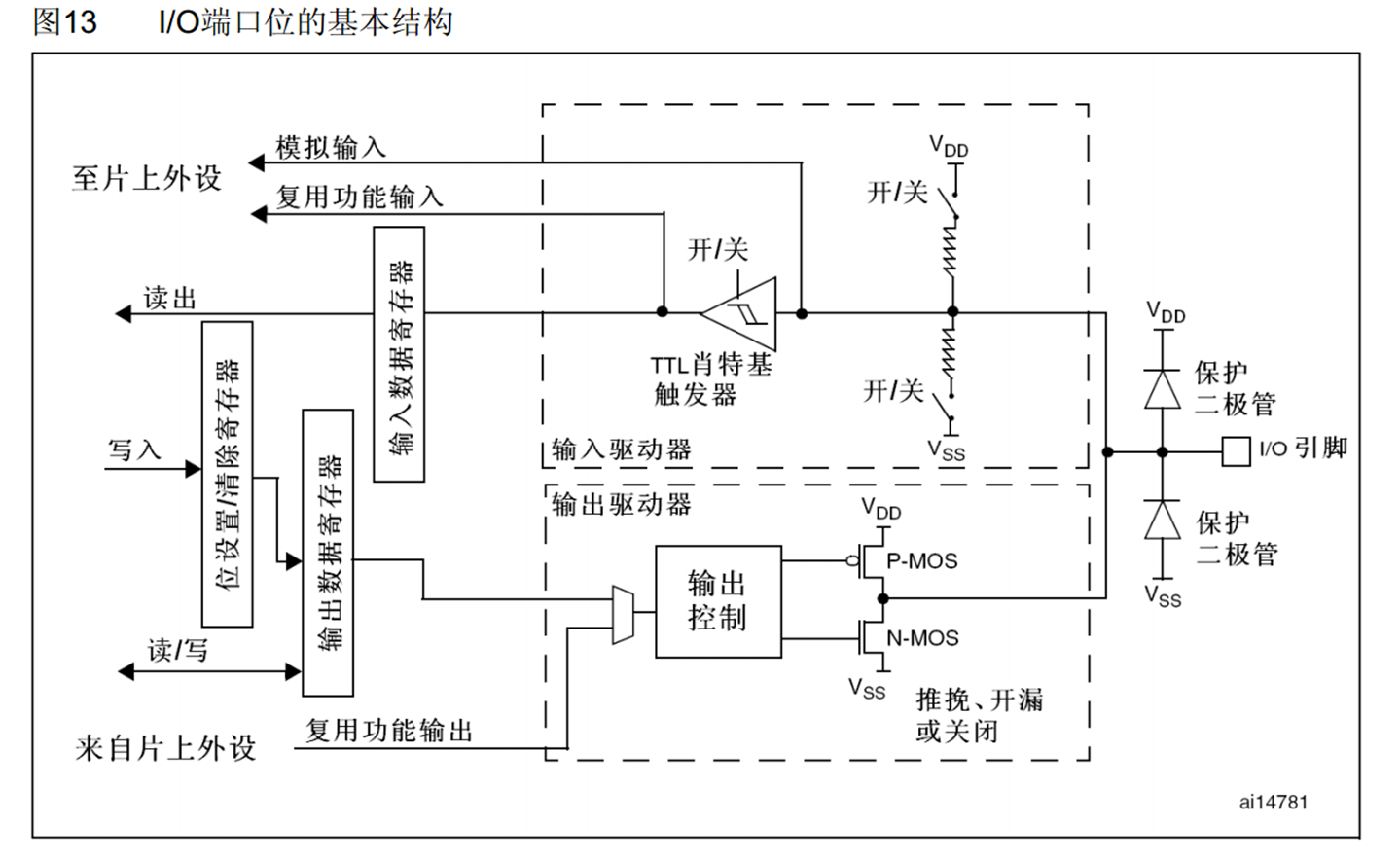

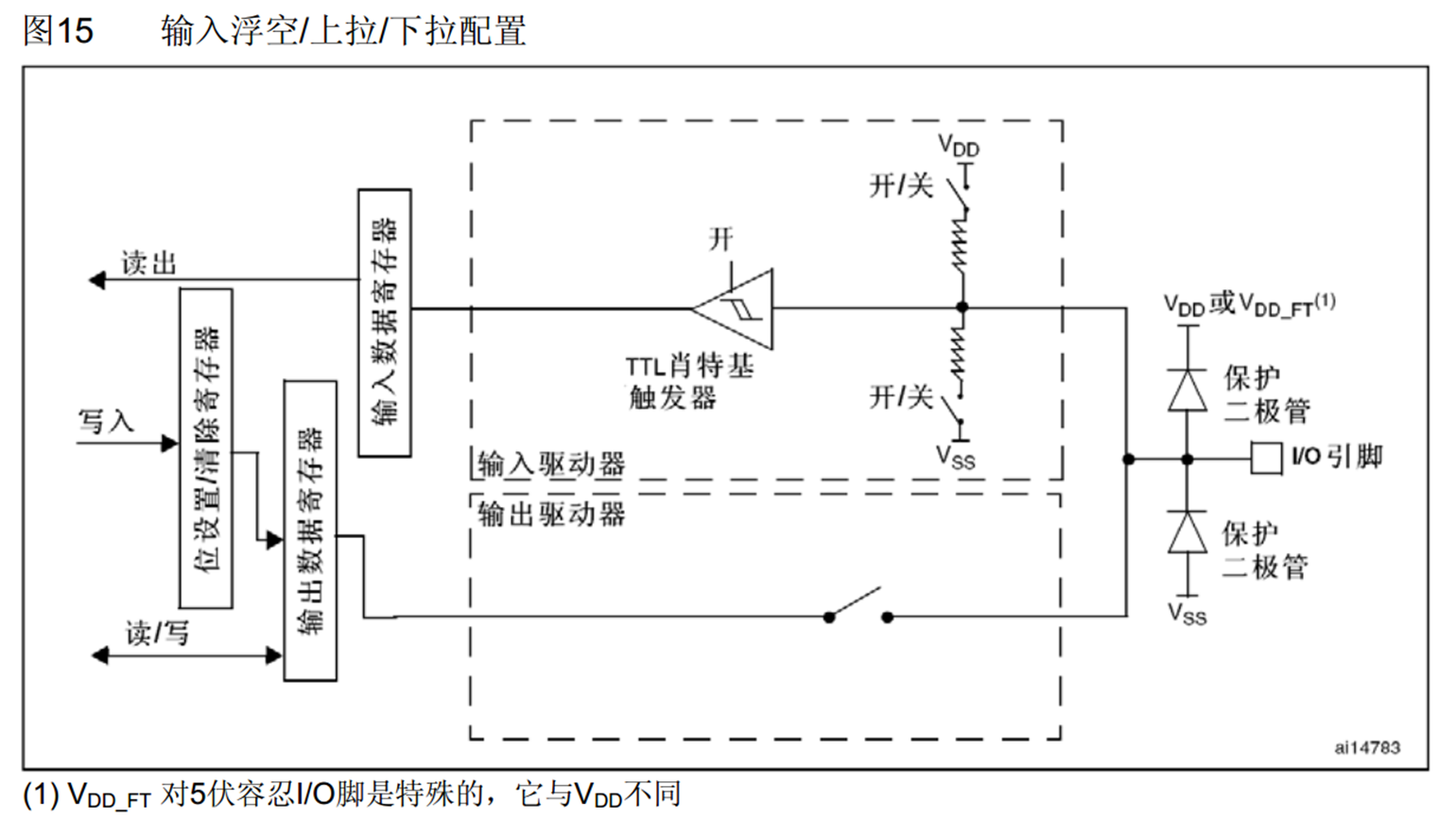

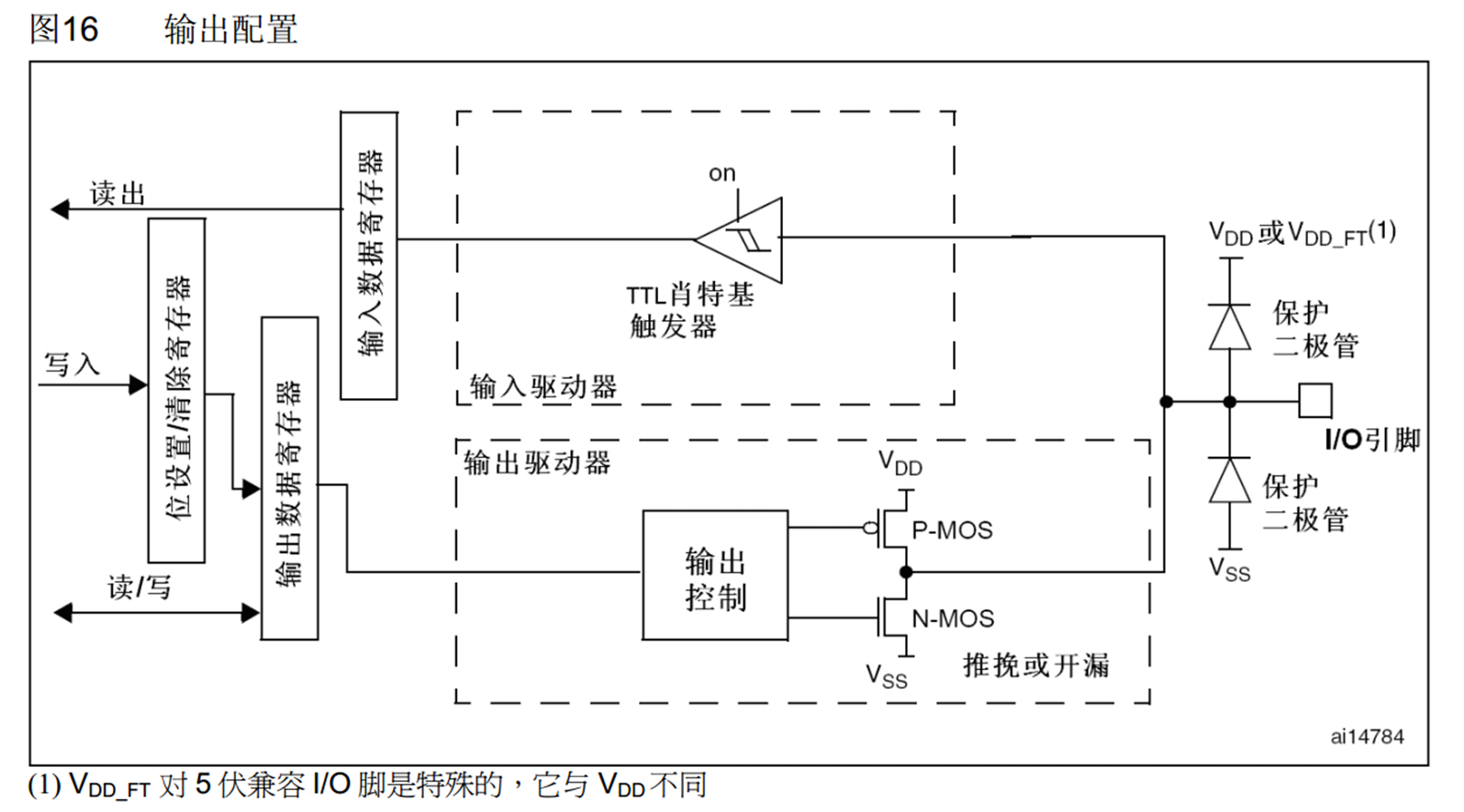

GPIO位结构

输入电路中TTL肖特基触发器，应为施密特触发器，翻译错误。对输入电压进行整形。

GPIO模式

模式名称性质特征
浮空输入数字输入可读取引脚电平，若引脚悬空，则电平不确定
上拉输入数字输入可读取引脚电平，内部连接上拉电阻，悬空时默认高电平
下拉输入数字输入可读取引脚电平，内部连接下拉电阻，悬空时默认低电平
模拟输入模拟输入GPIO无效，引脚直接接入内部ADC
开漏输出数字输出可输出引脚电平，高电平为高阻态，低电平接VSS
推挽输出数字输出可输出引脚电平，高电平接VDD，低电平接VSS
复用开漏输出数字输出由片上外设控制，高电平为高阻态，低电平接VSS
复用推挽输出数字输出由片上外设控制，高电平接VDD，低电平接VSS

浮空/上拉/下拉输入

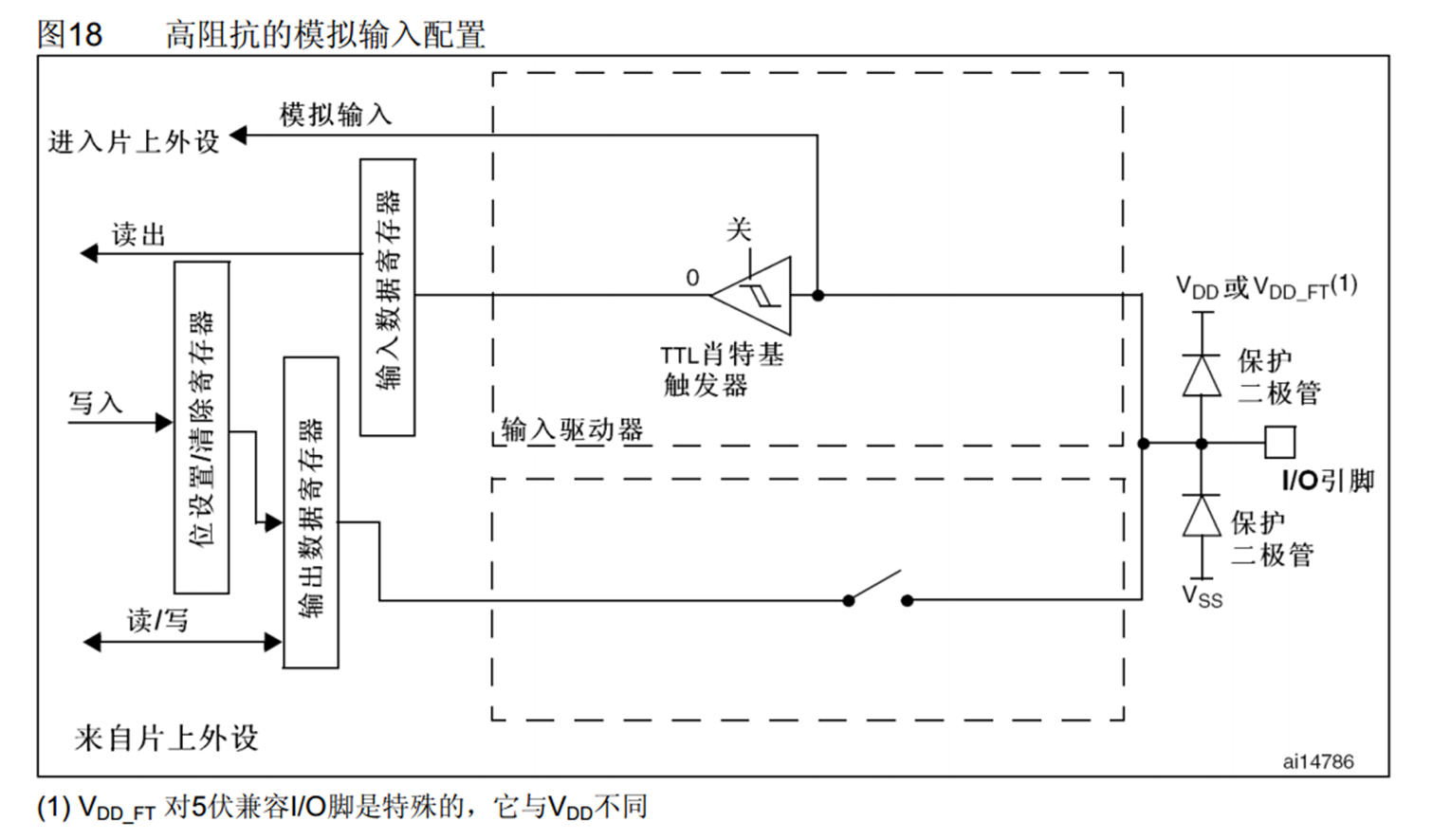

模拟输入

开漏/推挽输出

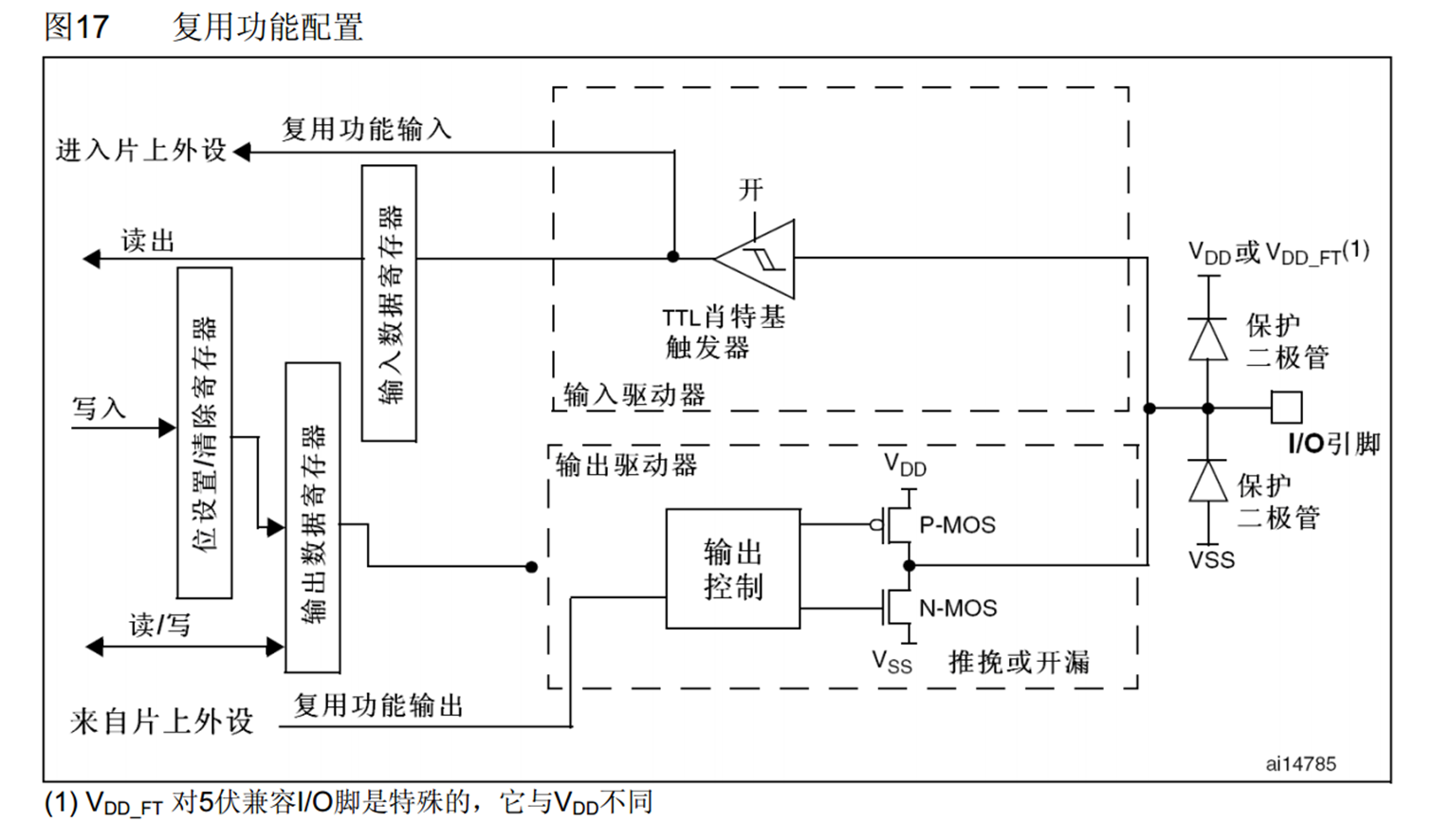

复用开漏/推挽输出

相关寄存器

端口配置低寄存器（GPIOx_CRL(x=A..E、端口配置高寄存器（GPIOx_CRH(x=A..E）:每位端口的模式由4位控制。

端口输出速度：可以选择端口的翻转速度，为了低功耗和稳定性，一般直接配置成50Mhz即可。

端口输入数据寄存器（GPIOx_IDR)(x=A..E)。

端口输出数据寄存器（GPIOx_ODR)(x=A..E)。

端口位设置/清除寄存(GPIOx_BSRR)(x=A..E)：高16位为位清除用的，低16位为位位设置的。

端口位清除寄存器（GPIOx_BRR）(x=A..E): 跟上面寄存器一样，为了方便操作及同步性考虑。

端口配置锁定寄存器（GPIOx_LCKR）(x=A..E)

LED和蜂鸣器简介

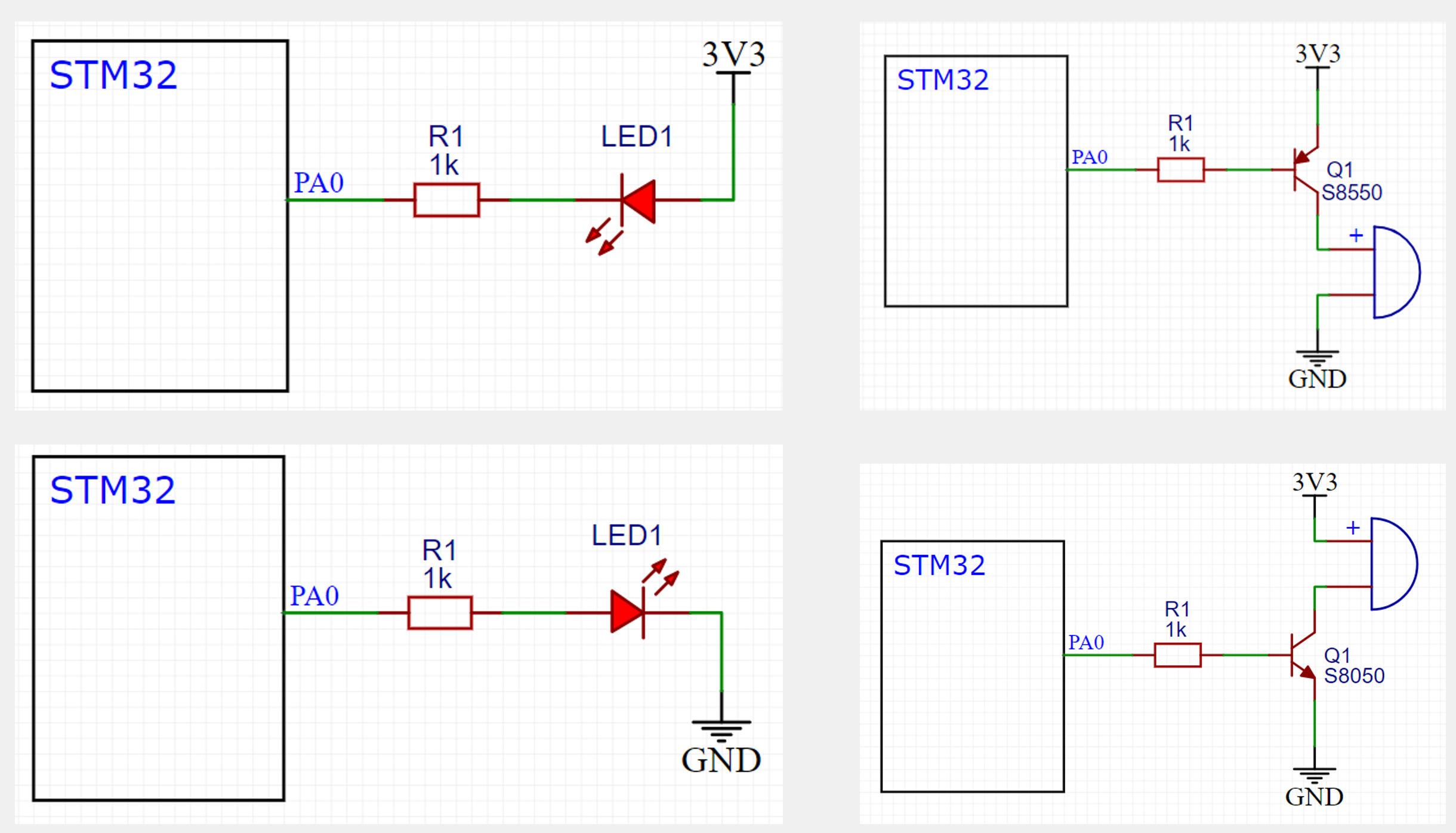

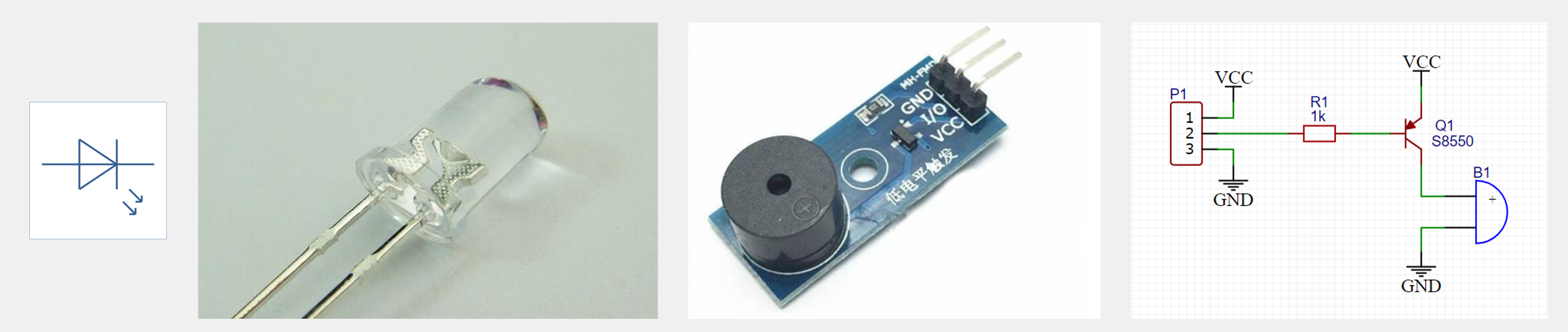

LED：发光二极管，正向通电点亮，反向通电不亮。
有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。
无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音。

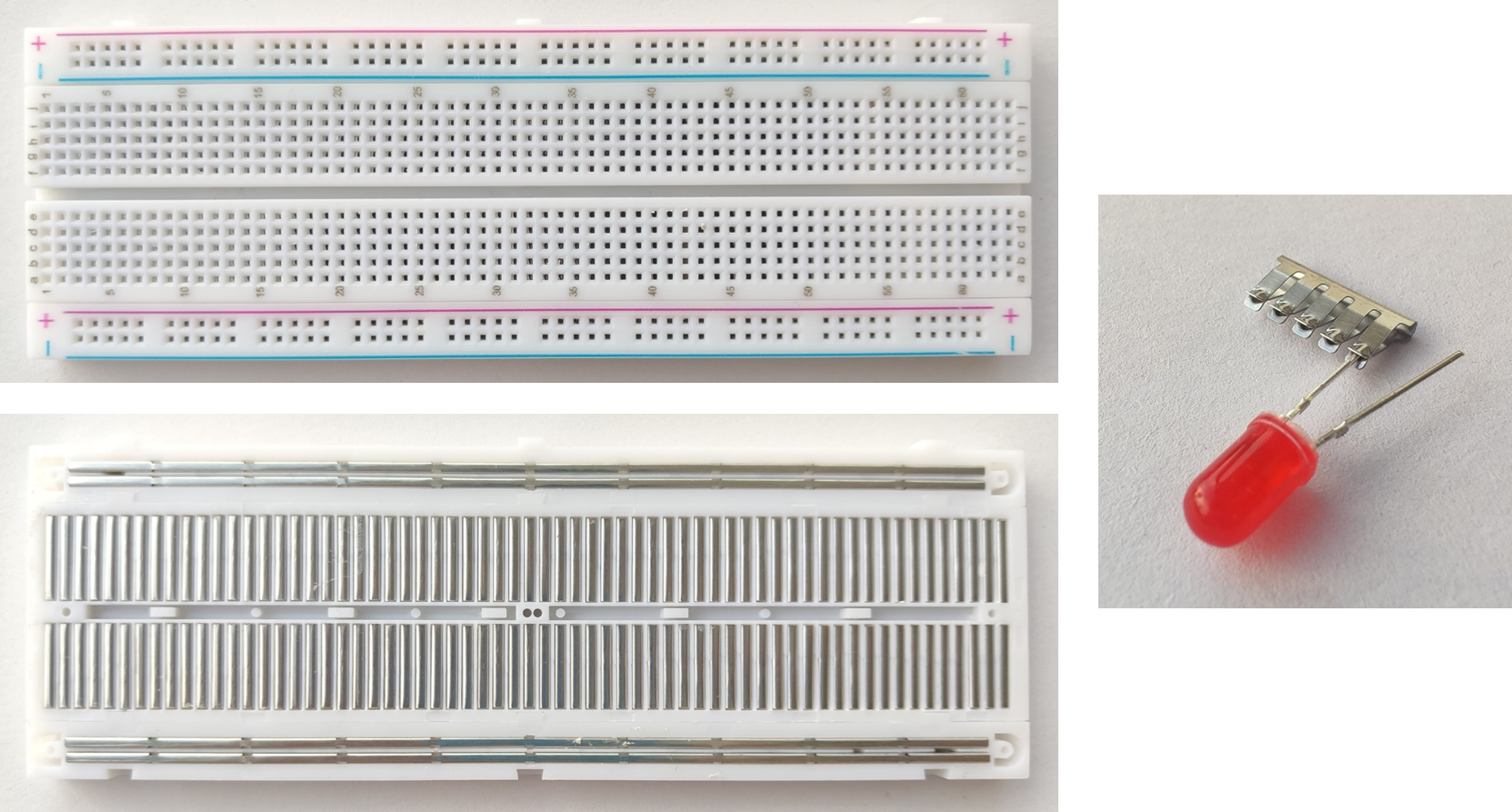

面包板

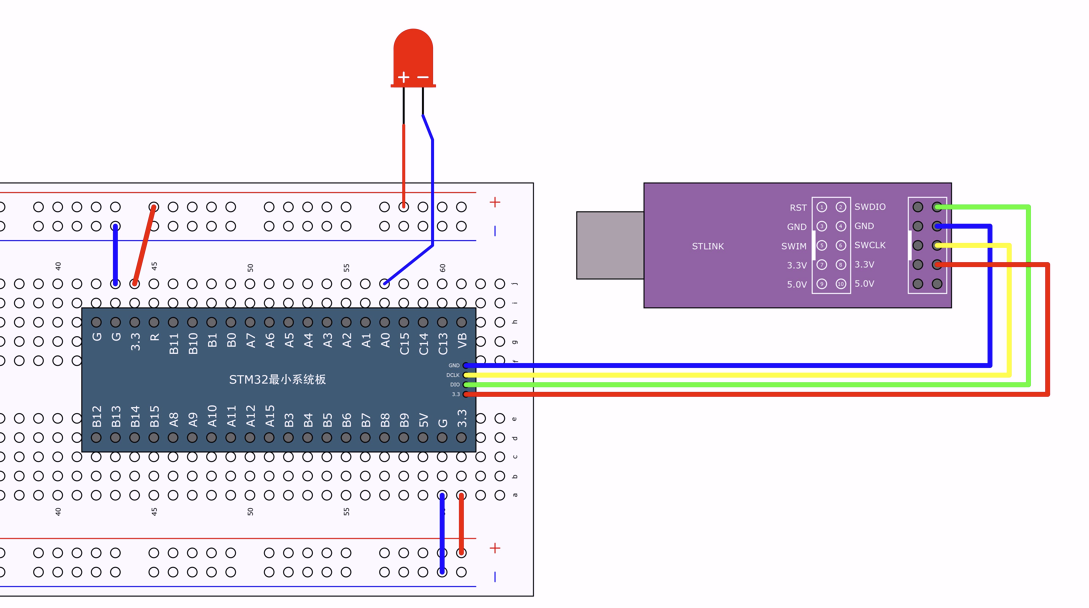

点亮LED试验

RCC相关函数介绍stm32f10x_rcc.h

void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);

GPIO相关函数stm32f10x_gpio.h

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

main函数

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
    //开启时钟
    RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA,ENABLE);

    //配置GPIO模式
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0 ;
    GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    //点灯
    //GPIO_SetBits(GPIOA,GPIO_Pin_0);
    //GPIO_ResetBits(GPIOC,GPIO_Pin_0);

    while(1)
    {
        GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);//亮
        Delay_ms(500);
        GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);//灭
        Delay_ms(500);
    }
}

按键简介

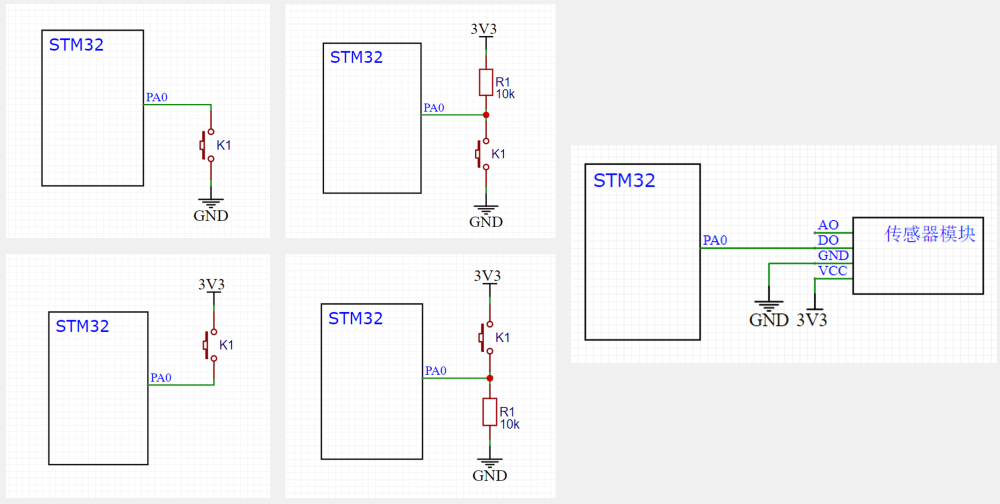

按键：常见的输入设备，按下导通，松手断开。

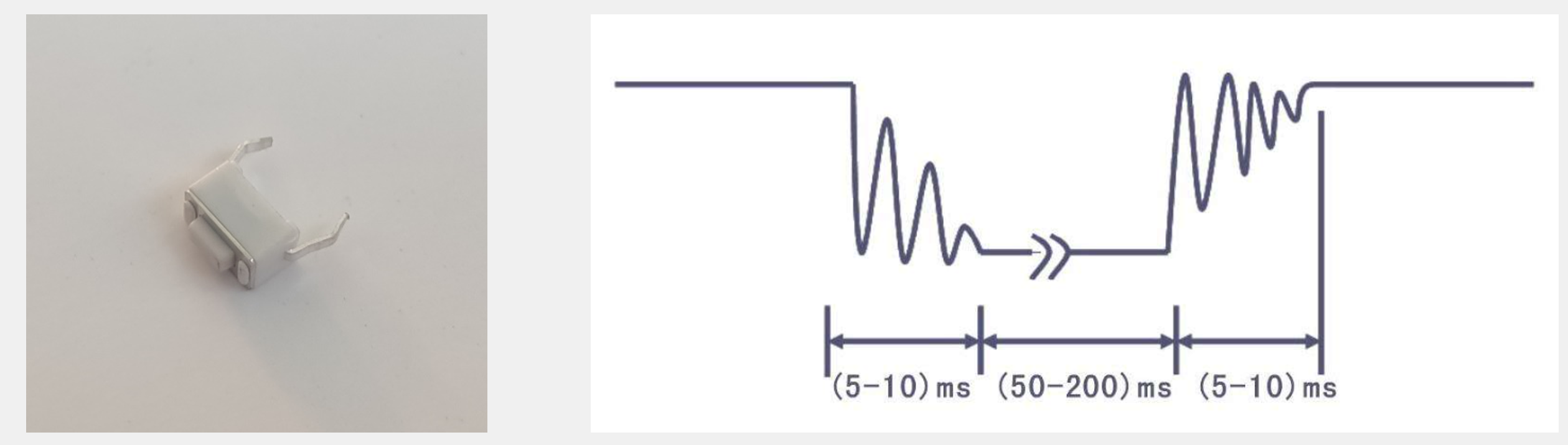

按键抖动：由于按键内部使用的是机械式弹簧片来进行通断的，所以在按下和松手的瞬间会伴随有一连串的抖动。

传感器模块简介

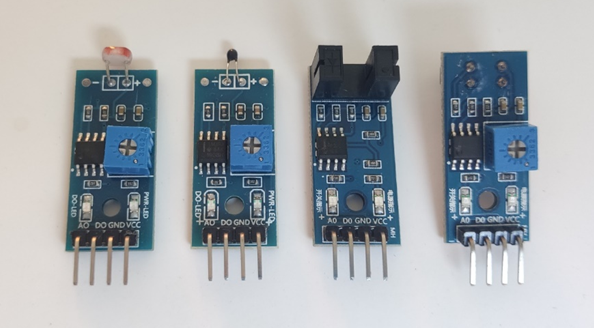

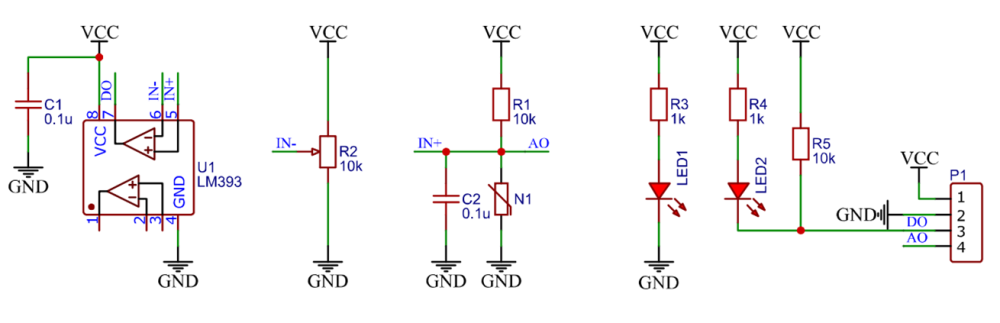

传感器模块：传感器元件（光敏电阻/热敏电阻/红外接收管等）的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，再通过电压比较器进行二值化即可得到数字电压输出。

GPIO读取输入相关函数

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
